熱風爐涼爐操作硅磚具有良好的高溫性能和低溫(600℃以下)的不穩(wěn)定性。硅磚熱風爐一旦投入生產(chǎn)，就不能再降溫到600℃以下，否則會因硅磚突然收縮，造成砌體的潰破和倒塌。目前，硅磚熱風爐已能進行較好的涼爐作業(yè)。由于各鋼鐵企業(yè)硅磚熱風爐爐型的不同，爐體大小的差異等原因，硅磚熱風爐涼爐的時間，從最初的80～90天逐漸降低到20天左右都有成功的范例。硅磚熱風爐雖可以用自然緩冷的方法涼爐，但各鋼鐵企業(yè)由于工期的關(guān)系，一般采用快速涼爐的方法。
(1)3#熱風爐開始涼爐時，將混風閥、切斷閥及混風調(diào)節(jié)閥全部關(guān)閉，3#熱風爐與其他3座熱風爐并聯(lián)送風，將3#熱風爐做混風使用，3#冷風閥做為混風調(diào)節(jié)閥使用。

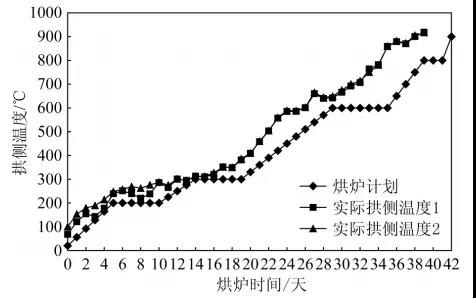

(2) 為保證高爐風溫穩(wěn)定，當3#熱風爐冷風閥開度達到閥板行程的80%時，全關(guān)3#熱風爐冷風閥，全開充壓切斷閥、充壓調(diào)節(jié)閥繼續(xù)送風，此時風溫調(diào)節(jié)使用混風閥;當另一座頂溫較高的熱風爐送風時再打開3#熱風爐的熱風閥、冷風閥，關(guān)閉充壓閥進行并聯(lián)送風，此時混風閥關(guān)閉，如此循環(huán)送風;盡可能將3#熱風爐儲存的熱量帶出，并降低煙道溫度，為后續(xù)助燃風涼爐創(chuàng)造條件。(3) 當3#熱風爐送出的溫度不能保證做混風使用時(一般溫度低于900℃以下)，將3#熱風爐改助燃風涼爐，開混風閥。(4)送風涼爐轉(zhuǎn)助燃風涼爐操作:將3#熱風爐處于燜爐狀態(tài)，全開1、2#煙道閥，全開空氣閥、適當開空氣調(diào)節(jié)閥，采用助燃風涼爐，根據(jù)涼爐曲線，準確控制空氣調(diào)節(jié)閥開度，同時保證其他熱風爐燒爐所需助燃風量(根據(jù)燒爐風量使用，隨時調(diào)節(jié)涼爐使用的風量，以燒爐為主)。(5)助燃風涼爐速度的控制:600℃以上按5～10℃/h控制，600～300℃按3～4℃/h控制，300℃以下按2～3℃/h控制。①頂溫從920℃降至600℃，降溫速度40℃/班，用時8個班。(6) 頂溫到達60℃，停止助燃風涼爐，關(guān)煙道閥、空氣閥、空氣調(diào)節(jié)閥。(7)打開上下部人孔，自然通風涼爐(打開人孔前，再次進行憋壓試驗，檢查3#熱風爐泄漏率，確保其泄漏量最低后再打人孔)。(1) 用助燃風涼爐過程中，遇有與涼爐曲線偏差，如受熱風爐燒爐影響，要根據(jù)頂溫下降速度，調(diào)整空氣量，在恒溫階段盡可能控制平穩(wěn)。(2) 當助燃風量不能保證涼爐所使用的風量時，先保燒爐所需空氣量，適當延長涼爐時間，將3#熱風爐改為自然涼爐。(3) 當所涼爐的熱風爐煙道溫度達到400℃時，停止助燃風涼爐，燜爐后打開下部冷風支管人孔，打開上部人孔，用軸流風機反吹來降低煙道溫度，當煙道溫度降至100℃以下時，關(guān)閉上下人孔，改助燃風繼續(xù)涼爐，如此循環(huán)，當頂溫低于60℃，打開上下部人孔改為自然涼爐，至涼爐結(jié)束。涼爐計劃和實際進度見圖1。實際涼爐用時共計19天。熱風爐高溫區(qū)采用硅磚內(nèi)襯改造后，因硅磚在270～310℃和570～610℃晶格轉(zhuǎn)變體積膨脹的特點，所以硅磚熱風爐在烘爐過程中溫度必須控制精確。(1) 緩慢驅(qū)趕熱風爐砌體內(nèi)的水分，避免因溫度急劇變化，使砌體水分突然大量蒸發(fā)，造成耐火材料損壞;使耐火磚均勻、緩慢而又充分膨脹，避免砌體耐火材料因熱應力集中或晶格轉(zhuǎn)變造成損壞，延長其使用壽命。(2) 使3#熱風爐蓄熱室格子磚積蓄足夠的熱量，投用后能夠為高爐提供高風溫。(1)3#熱風爐烘爐過程中，以左、右拱側(cè)溫度作為升溫的參考依據(jù)，兼顧廢氣溫度和硅磚界面溫度進行烘爐。(2)耐火材料性質(zhì)差別大，烘爐時嚴格按烘爐曲線烘爐，通過調(diào)節(jié)煤氣、空壓風流量，使實際烘爐的拱頂溫度曲線盡量接近烘爐曲線中相對應數(shù)值。拱頂溫度在100～700℃區(qū)間時，溫度偏差應控制在±2℃;拱頂溫度超過700℃時，溫度偏差應控制在±3℃。(3)烘爐連續(xù)進行，嚴禁中斷，如果因故不能正常烘爐，需進行保溫。(4)烘爐過程中，注意控制煙道溫度，避免因控制不當導致煙道溫度上升過快，使頂部高溫區(qū)不能按烘爐要求的溫度進行控制。(5)烘爐結(jié)束，封閉烘爐人孔，引高爐煤氣通過燒嘴正常燒爐，煤氣轉(zhuǎn)換過程時間不要太長，引高爐煤氣時拱側(cè)溫度不低于900℃。(1)3#熱風爐砌筑完成，按質(zhì)量標準驗收合格，現(xiàn)場清理整潔，安全設(shè)施恢復齊全。(2)所有檢測儀表運行準確，冷卻系統(tǒng)冷卻水壓力、水流量正常。(3)3#熱風爐烘爐前各閥門液壓、電器系統(tǒng)調(diào)試完成，進行聯(lián)動試車，具備手動和自動運行條件。(4)爐用的混合煤氣管道及閥門安裝調(diào)試完畢，開關(guān)靈活，將混合煤氣、空壓風引到熱風爐烘爐人孔閥門前(混合煤氣管道打壓試漏、提前對眼鏡閥進行調(diào)試)，該工作于2017年11月17日前完成。(5)在烘爐人孔大墻前2000mm正前方位置圓周鋪設(shè)兩層粘土格子磚，每層面積約8m2，格子磚前增設(shè)擋火墻，墻體高度為800mm，在鋪設(shè)的粘土格子磚表面鋪設(shè)2mm鐵板，鐵板每隔150mm均勻割10mm小孔。(6)制作烘爐燒嘴2支，將烘爐燒嘴通過拱側(cè)人孔插入到燃燒室內(nèi)，插入長度為2500mm(即從人孔的法蘭面到燒嘴頭中心線的距離);制作DN50mm點火槍1支。人孔設(shè)遮擋板或使用耐火磚進行遮擋，以防止大量空氣進入熱風爐，在板上割開50mm窺視孔或臨時磚墻上留50mm窺視孔，用來目測火焰。(7)烘爐前期燃燒閥外法蘭盲板不拆除(當拱側(cè)溫度達到900℃后，拆除盲板引入高爐煤氣進行烘爐)。(8)在熱風爐拱側(cè)及硅磚界面安裝烘爐使用的臨時熱電偶2支。(9)拆除3#熱風爐冷風支管、煙道支管、熱風出口安全防護墻及遮擋板。(10)具備烘爐條件后，開煙道閥、空氣閥、空氣調(diào)節(jié)閥，對3#熱風爐進行反吹，使蓄熱室氣流通暢。反吹后，關(guān)閉空氣閥及空氣調(diào)節(jié)閥，將煙道關(guān)至烘爐所需控制位，做好烘爐準備工作。3#熱風爐烘爐采用混合煤氣作為燃燒介質(zhì)，壓縮空氣作為助燃介質(zhì)，并計劃于11月21日15時開始按硅磚特性分成不同升溫階段進行烘爐。(1)20～200℃升溫期5天，升溫速度1.5℃/h;200℃恒溫5天。(2)200～300℃升溫為4天，升溫速度1.0℃/h;300℃恒溫5天。(3)300～600℃升溫期為10天，升溫速度1.25℃/h;600℃恒溫6天。(4)600～800℃升溫期為4天，升溫速度2℃/h;800℃恒溫2天。(5)800～1000℃升溫期為1天，然后轉(zhuǎn)高爐煤氣正常燒爐，使熱風爐整體進一步完成烘烤，溫度持續(xù)均衡升高，達到高爐所需的風溫水平。(6) 整個烘爐過程按烘爐曲線進行。根據(jù)頂溫變化仔細調(diào)節(jié)煤氣量，每隔2～4h調(diào)節(jié)1次。實際烘爐時間與溫度控制見圖1，實際烘爐時間為39天。烘爐結(jié)束后封閉烘爐人孔，對熱風爐進行打壓試驗，合格后3#熱風爐投入生產(chǎn)。(2) 點火烘爐前熱風爐煙道閥處于開啟狀態(tài)，其他閥門均處于關(guān)閉狀態(tài)。烘爐期間，熱風爐內(nèi)需保持較低的負壓(根據(jù)煙氣溫度和頂部抽力調(diào)整煙道閥開度)，點火初期使用點火槍升溫，可將一個煙道閥完全關(guān)閉，調(diào)節(jié)另一個煙道閥開度。(3) 煤氣管網(wǎng)壓力低時，要及時聯(lián)系調(diào)度，保證煤氣供應，避免中途停烘熱風爐。(4) 烘爐操作人員要經(jīng)常觀察烘爐燒嘴的煤氣燃燒情況。因烘爐初期耐火材料水分大，會造成煙道抽力小，使混合煤氣燃燒器火焰燃燒極不穩(wěn)定，較難控制，應密切觀察。一旦熄火應立即關(guān)掉混合煤氣及空壓風，5～10min后，檢查確認爐內(nèi)殘留煤氣排凈后，重新點火。(5) 按烘爐曲線調(diào)整煤氣及空氣流量時，不要連續(xù)調(diào)節(jié)。煤氣量需仔細按照拱側(cè)溫度指示調(diào)節(jié);在調(diào)整煤氣量時要穩(wěn)，不要過快，避免溫度控制變化過大。當拱側(cè)溫度低時，適當增加煤氣流量，分幾次增加，不要一次增大;當拱側(cè)溫度過高時，適當減少煤氣流量，不要減量過大。每次調(diào)整要適當調(diào)節(jié)空氣和煤氣比率，保證拱頂?shù)竭_理想的溫度。(6) 如發(fā)生電器或機械等突發(fā)事故，影響到烘爐時，應迅速關(guān)閉烘爐燒嘴上煤氣、空氣及其他閥門，待事故處理后繼續(xù)烘爐。(7) 如烘爐溫度因儀表計量出現(xiàn)問題，立即修理，此時要保持烘爐煤氣量、助燃風量不變;等待儀表修好后，如果溫度超過或低于計劃值，應根據(jù)烘爐曲線升溫速度進行調(diào)整;當溫度低于計劃值時應延長烘爐時間;高于計劃值進行恒溫，等待與制定的烘爐曲線時間重合后，再繼續(xù)升溫。(8) 根據(jù)烘爐時間和煙道溫度調(diào)整煙道閥開度，烘爐結(jié)束后，100℃<廢氣溫度≤400℃。(9) 烘爐過程中，隨時檢查熱風爐本體新改造部位膨脹情況，做好標記。(10) 烘爐中出現(xiàn)較大異常情況，及時通知有關(guān)領(lǐng)導，并做好保溫工作。(11) 高爐生產(chǎn)中，其他3座熱風爐在換爐放廢氣前，提前通知現(xiàn)場烘爐人員，注意觀察3#熱風爐燃燒器燃燒情況;在排放廢氣時要緩慢排放，避免煙氣倒流入3#熱風爐影響烘爐。(12) 拆除3#煤氣支管盲板時，高爐提前做準備，切煤氣后進行吹掃，對煤氣管道煤氣及氧含量進行檢測，檢測合格后方可通知施工人員作業(yè)(盲板拆除作業(yè)時間計劃6～8h完成)。(1) 烘爐前進行全面安全檢查，除拱側(cè)烘爐人孔外其余開口必須有效封堵。(2) 拆除盲板和磚墻前要辦理危險作業(yè)安全許可證。(3) 新接煤氣管道在引煤氣前做打壓試驗，檢查焊口是否有泄漏。(4) 引煤氣時嚴格按操作規(guī)程進行作業(yè)，點火前做爆發(fā)合格試驗。(5) 中途出現(xiàn)滅火，崗位要按重新點火時的操作順序進行確認，煤氣區(qū)禁止單人作業(yè)，必須攜帶煤氣報警器。(6)3#熱風爐轉(zhuǎn)高爐煤氣燒爐時，在拆除燃燒閥盲板時要做好煤氣防護措施。
