1通用工具

通用工具是指電工在工作中經常都會用到的工具。

1、驗電器

它是用來判斷電氣設備或線路上有無電源存在的器具。分為低壓和高壓兩種。

（1）低壓驗電器的使用方法

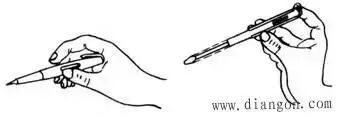

① 必須按照?qǐng)D1所示方法握妥筆身，并使氖管小窗背光朝向自己，以便于觀察。

a、筆式     b、 螺釘旋具式

圖1 低壓驗電筆握法

② 為防止筆尖金屬體觸及人手，在螺釘旋具試驗電筆的金屬桿上，必須套上絕緣套管，僅留出刀口部分供測試需要。

③ 驗電筆不能受潮，不能隨意拆裝或受到嚴重振動。

④ 應經常在帶電體上試測，以檢查是否完好。不可靠的驗電筆不準使用。

⑤ 檢查時如果氖管內的金屬絲單根發光，則是直流電；如果是兩根都發光則是交流電。

（2）高壓驗電器的使用方法

① 使用時應兩人操作，其中一人操作，另一個人進行監護。

② 在戶外時，必須在晴天的情況下使用。

③ 進行驗電操作的人員要戴上符合要求的絕緣手套，并且握法要正確。如圖2所示。

圖2 高壓驗電器握法

④ 使用前應在帶電體上試測，以檢查是否完好。不可靠的驗電器不準使用。高壓驗電器應每六個月進行一次耐壓試驗，以確保安全。

2、鋼絲鉗

（1）各部分作用

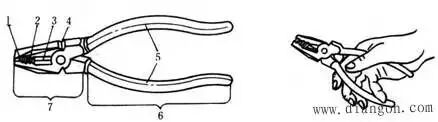

各部位位置及握法如圖3所示。

① 鉗口：用來彎絞或鉗夾導線線頭。

② 齒口：用來固緊或起松螺母。

③ 刀口：用來剪切導線或剖切軟導線的絕緣層。

④ 鍘口：用來鍘切鋼絲和鉛絲等較硬金屬線材。

（a）構造 （b）握法

1—鉗口 2—齒口 3—刀口 4—鍘口 5—絕緣管 6—鉗柄 7—鉗頭

圖3 鋼絲鉗

（2）鉗柄上必須套有絕緣管。使用時的握法如圖3b所示

（3）鉗頭的軸銷上應經常加機油潤滑。

3、螺釘旋具

俗稱起子、螺絲刀，用來擰緊或旋下螺釘。電工不能使用金屬桿直通柄頂?shù)穆葆斝撸ㄋ追Q通芯螺絲刀）。應在金屬桿上加套絕緣管。

4、電工刀的使用方法

電工刀是用來切割或剖削的常用電工工具。

（1）使用時刀口應朝外進行操作。用完后應隨即把刀身折入刀柄內。

（2）電工刀的刀柄結構是沒有絕緣的，不能在帶電體上使用電工刀進行操作避免觸電。

（3）電工刀的刀口應在單面上磨出呈圓弧狀的刃口。在剖削絕緣導線的絕緣層時，必須使圓弧狀刀面貼在導線上進行切割，這樣刀口就不易損傷線芯。

5、電工工具夾

是電工用來盛裝隨身攜帶最常用工具的器具。形狀如圖4所示。使用時用皮帶系結在腰間。

圖4 電工工具夾

二線路安裝工具

是用來進行線路安裝的工具。

1、墻孔鏨

有圓榫鏨、小扁鏨、大扁鏨和長鏨四種。

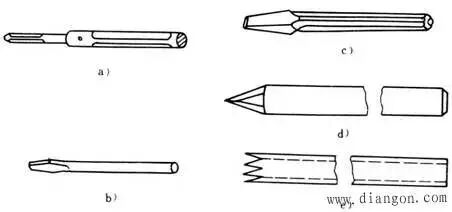

（1）圓榫鏨：如圖5a，用來鏨打混凝土結構的木榫孔。

（2）小扁鏨：如圖5b，用來鏨打磚墻上的木榫孔。

（3）大扁鏨：如圖5c，用來鏨打角鋼支架和撐架等的埋沒孔穴。

（4）長鏨：圖5d為圓鋼長鏨，用來鏨打混凝土墻上通孔。圖5e為鋼管長鏨，用來鏨打磚墻上通孔。

（a）圓榫鏨小扁鏨大扁鏨 （d）圓鋼長鏨 （e）鋼管長鏨

圖5 墻孔鏨

在使用墻孔鏨時要不斷轉動鏨身，并經常拔離建筑面，使孔內灰沙、石屑及時排出，避免鏨身堵塞在建筑物內。

2、沖擊鉆

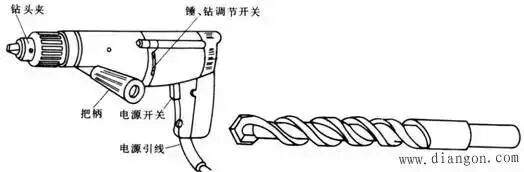

它是一種電動工具，如圖6a，可以作“電鉆”也可作“電錘”使用。使用時只需要調至相應的擋位即可。

（1）應在停轉的情況下進行調速和調檔（“沖”和“錘”）時。鉆打墻孔時，應按孔徑選配專用的沖擊鉆頭，沖擊鉆頭如圖6b。

（2）鉆打過程中，為了及時將土屑排除，應經常把鉆頭拔出；在鋼筋建筑物上沖孔時，遇到堅硬物不應施加過大壓力，避免鉆頭退火。

（a）沖擊鉆形狀 （b）沖擊鉆頭

圖6 沖擊鉆

3、緊線器

用來收緊戶內外絕緣子線路和戶外架空線路的導線，如圖7所示。使用時定位鉤必須勾住架線支架或橫擔，夾線鉗頭夾住需收緊導線的端部，然后扳動手柄，逐步收緊。

圖7 緊線器的構造和使用

4、剝線鉗

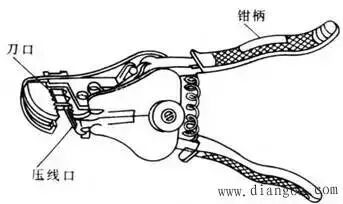

用來剝離6mm2以下的塑料或橡皮電線的絕緣層。鉗頭上有多個大小不同的切口，以適用于不同規格的導線，如圖8所示。使用時導線必須放在稍大于線芯直徑的切口上切剝，以免損傷線芯。

圖8 剝線鉗

5、管子鉗

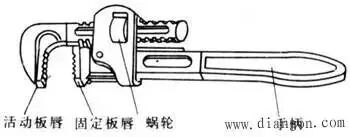

用來擰緊或擰松電線管上的束節或管螺母，使用方法與活動扳手相同。形狀如圖9所示。

圖9 管子鉗

6、蹬板

又叫踏板，用來攀登電桿。繩的長度一般應保持一人一手長，如圖10b。蹬板和繩均應能承受300kg以上的重量，每半年要進行一次載荷試驗。要采取正確的站立姿勢，才能保持平穩。如圖10c。

依次為 (b) (c)

（a）蹬板規格 （b）蹬板繩長度 （c）在蹬板上作業的站立姿勢

圖10 蹬板

也可采用腳扣來攀登電桿，攀登速度較快，登桿方法簡單，但作業時不如蹬板靈活舒適，易于疲勞，適用于桿上短時間作業。

7、防護用品

登桿操作必須戴防護帽、防護手套，穿電工絕緣膠鞋和電工工作服。

三設備裝修工具

是進行電氣設備檢修或安裝的工具。

1、頂拔器

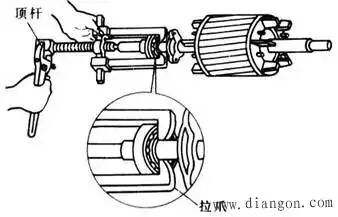

俗稱拉具，分為雙爪和三爪兩種，是拆卸皮帶輪和軸承等的專用工具。頂拔器形狀和使用方法如圖11。使用時各爪與中心絲桿應保持等距離。

圖11 頂拔器結構和使用

2、套筒扳手

用來擰緊或擰松沉孔螺母，或在無法使用活動扳手的地方使用。由套筒和手柄兩部分組成，套筒的選用應適合螺母的大小，如圖12所示。

(a)

(b)

(a)扳手 (b)套筒

圖12 套筒扳手

3、滑輪

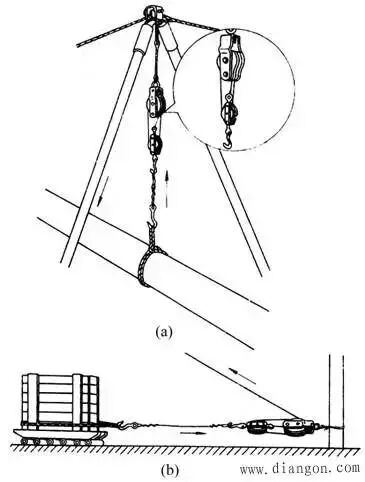

俗稱葫蘆，專用于起吊較重的設備，如圖13所示。在起重過程中，如需隨時定位，或?yàn)榉乐乖谄鸬鯐r(shí)設備翻滾，應采用組合滑輪。

（a）垂直吊物 （b）水平拉物

圖13 滑輪的使用

4、電烙鐵

是烙鐵釬焊的熱源，有內熱式和外熱式兩種，外形如圖14所示。

（a）大功率電烙鐵小功率電烙鐵

圖14 電烙鐵

使用時應注意：

（1）根據焊接面積大小選擇合適的電烙鐵。

（2）電烙鐵用完要隨時拔去電源插頭。

（3）在導電地面（如混凝土）使用時，電烙鐵的金屬外殼必須妥善接地，防止漏電時觸電。
