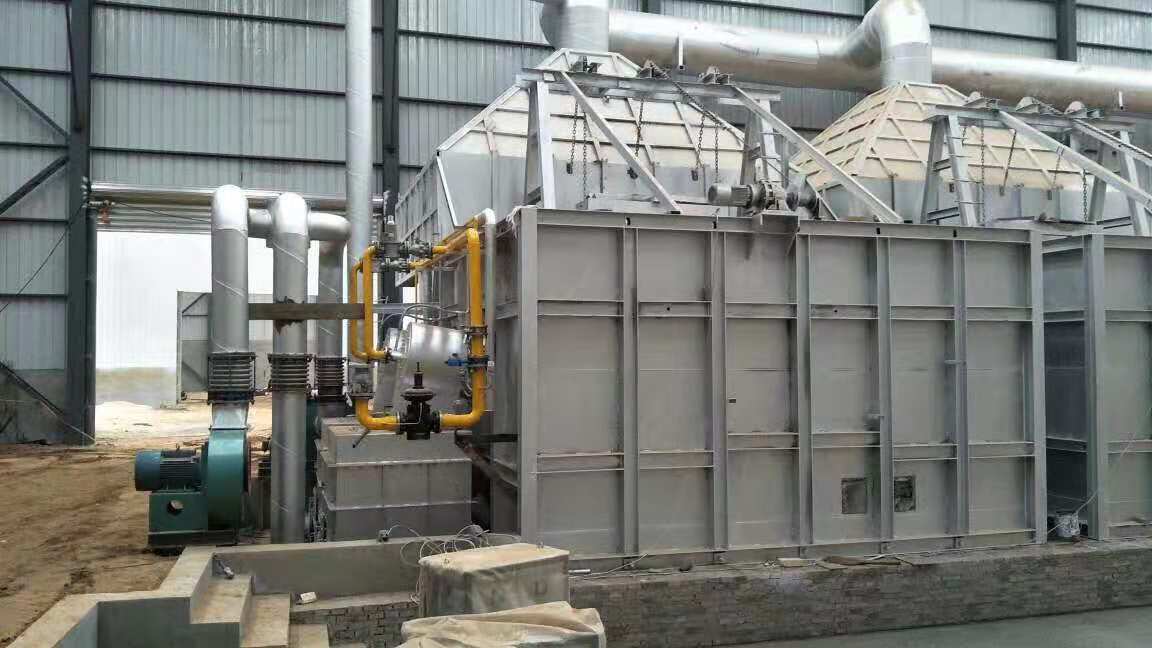

熔鋁爐蓄熱式燃燒系統由蓄熱式燃燒器（包括蓄熱燒嘴、燃料燒嘴、蓄熱體）、空氣/煙氣換向閥、燃料換向閥、燃料供應管道及管件、助燃空氣管道及鼓風機、煙氣排放管道及引風機、壓縮空氣管道及空壓機，以及蓄熱式燃燒自動控制系統等設備組成。一對兩個蓄熱式燃燒器，分布在窯爐兩側或者同側，配合換向閥自動切換空氣和煙氣的流向，完成蓄熱體的蓄熱與放熱的過程，達到節能高效燃燒的目的。
成對布置的A/B兩個蓄熱式燃燒器內，裝填有傳熱能力與含熱能力都很強的陶瓷蓄熱體。當B位燒嘴燃燒時，常溫空氣由鼓風機帶動，經過空氣/內的周圍煙氣，形成一股含氧量大大低于21%的稀薄貧氧高溫氣流，同時往貧氧高溫空氣中注入燃料（燃油或燃氣），燃料在貧氧（5～15%）狀態下實現充分燃燒；與此同時，爐膛內燃燒過后的高溫煙氣經過另一個蓄熱式燃燒器A時，將顯熱儲存在蓄熱式燃燒器A的蓄熱體內，煙氣熱量被蓄熱體吸收，然后以150左期進行切換，使A/B兩個蓄熱室內的蓄熱體處于蓄熱與放熱交替工作狀態，一個燒嘴在燃燒時，另一個燒嘴起到排煙口的作用。如此周而復始變換，通過蓄熱體這一媒介，吸收高溫煙氣的物理熱，并釋放給助燃空氣，使得排出的煙氣余熱絕大部分被充分回收利用，從而達到大幅度節能和降低NOx排放量的目的。以上動作的執行均由一套先進的PLC自動化控制系統完成。
一、 蓄熱式燃燒系統主要技術參數：
1、 燃料： 天然氣（低位熱值大于8300kcal/m3）或燃油
2、 燃料爐前壓力： 爐前壓力8～12kPa；通常壓力10kPa
3、 投料方式： 客戶提供
4、 爐膛工作溫度： 正常工作溫度≤1050，最高工作1100
5、 鋁液出爐溫度： 正常出爐溫度680～720，最高780
6、 熔化期熔化率： 按需求設計
7、 燒嘴類型及數量： 蓄熱式燒嘴，一對兩個蓄熱式燃燒器
8、 蓄熱體材質： 高鋁（剛玉）實心陶瓷蓄熱球
9、 燒嘴布置形式： 一對蓄熱式燃燒器相鄰布置，交替燃燒
10、 空氣預熱溫度： 小于1000 煙氣排放溫度：小于180
11、 溫度控制形式： 采用PLC自動控制，爐膛溫度、鋁液溫度、排煙溫度顯示
12、 爐壓控制方式： 微正壓自動控制并顯示，自動調節進氣量＼排氣量
13、 熱負荷調節方式： 根據爐膛溫度和鋁液溫度，自動控制燒嘴啟停運行
14、 助燃風機： 根據需求確定
15、 引風機： 根據需求確定
16、 壓縮空氣耗量： 1m3/min，0.6～0.8MPa
17、 電源裝機容量： 380/50Hz/3相，容量根據需求設定
18、 能耗指標： 確保比普通燃燒系統節能20%以上，熔煉爐單爐噸鋁能源消耗55萬kcal /噸鋁以下，優于國家特等爐能耗標準。
19、 能耗檢測標準： 按《JBT-50168-1999熔鋁燃料爐能耗分等》標準執行。
20、 安全保護措施： 爐膛溫度超標停運報警、排煙溫度超標強制換向、鋁液溫度超標停運、火焰自動監測熄火自動保護、燃氣欠壓漏氣自動保護、電機超載停電自鎖系統等等。
二、 蓄熱式燃燒系統設備組成及結構特點
熔鋁爐蓄熱式燃燒系統由蓄熱式燃燒器（包括蓄熱燒嘴、燃料燒嘴、蓄熱體）、空氣＼煙氣換向閥、燃料換向閥、燃料供應管道及管件、助燃空氣管道及鼓風機、煙氣排放管道及引風機、壓縮空氣管道及空壓機，以及蓄熱式燃燒自動控制系統等設備組成。一對兩個蓄熱式燃燒器，分布在窯爐兩側或者同側，配合換向閥自動切換空氣和煙氣的流向，完成蓄熱體的蓄熱與放熱的過程，達到節能高效燃燒的目的。
1、 蓄熱燒嘴的主要作用是提供一個安全的燃燒通道，并回收高溫煙氣余熱，用來加熱助燃空氣，由燒嘴噴頭、蓄熱室和金屬外殼、耐火材料等部件組成。蓄熱室是蓄熱體的存放空間，可以做成圓形或者方形，內置高鋁陶瓷蓄熱球作為蓄熱體材料，蓄熱效率高，在正常工作條件下，瓷球蓄熱體每隔3～4月需要泄放更換清洗一次，每次更換時間約需一小時，更換下來的臟球經清洗后可以重新使用。
2、 燃料燒嘴包括點火燒嘴和主燃料燒嘴，其作用是提供一個燃料燃燒的通道，并配備有自動點火與火焰監測系統，以確保燃料燒嘴的安全運行，由混合器、燃料管、冷卻管、燒嘴槍頭等部件組成。為防止燃料燒嘴長期處于高溫環境而損壞，燃料燒嘴內需要通入冷卻空氣加以保護。點火燒嘴是為燃料燒嘴點火而準備的，解決主燃料燒嘴的換向熄火問題。
3、 空氣/煙氣換向閥的主要作用是控制蓄熱式燃燒器氣流運動方向，由對夾式蝶閥、氣動執行器、換向電磁閥、消聲器等組成。當蓄熱式燃燒器處于放熱工作狀態時，打開空氣通道，關閉煙氣通道，讓蓄熱體加熱助燃空氣；當蓄熱式燃燒器處于蓄熱工作狀態時，關閉空氣通道，打開煙氣通道，讓蓄熱體回收煙氣余熱?？諝?煙氣換向閥為開關型氣動閥，驅動介質為壓縮空氣，由蓄熱式燃燒自動控制系統實現定時、定溫自動換向。
4、 燃料換向閥的主要作用是配合空氣/煙氣換向閥，快速打開或者關閉燃料通道，其動作的執行必須與空氣/煙氣換向閥同步協調，接受蓄熱式燃燒自動控制系統的控制指令。燃料換向閥可以采用開關型電磁閥，也可以采用氣動角座閥，正常使用壽命一百萬次以上。
5、 燃料供應管道及管件的功能在于保證燃料燒嘴燃燒所需要的燃料。燃氣供應管道為鍍鋅鋼管，管件主要包括各類接頭、快接不銹鋼金屬軟管、燃氣過濾器、燃氣調壓器、低壓保護開關、安全放散閥、快速安全切斷閥、燃氣電磁閥、壓力表、手動調節閥等部件組成。
6、 助燃空氣管道及鼓風機的功能在于向蓄熱式燃燒器里送入一定風速和風量的助燃空氣，并提供冷卻空氣保護燒嘴。助燃空氣管道采用Q235焊接鋼管，管件主要包括：各類接頭、風門檔板、手動調節閥等。鼓風機為長壽命結構，無故障運行時間1萬小時以上。
7、 煙氣排放管道及引風機的功能在于及時排除、引導燃料燃燒后所產生的煙氣。煙氣排放管道采用Q235焊接鋼管或不銹鋼鋼管，管件主要包括：各類接頭、溫度變送器、風門檔板、手動調節閥等。引風機為水冷結構，耐溫250，性能優良，無故障運行時間1萬小時以上。
8、 壓縮空氣管道及空壓機的功能在于為自動控制空氣/煙氣換向閥提供操作動力源。壓縮空氣管道為鍍鋅鋼管，管件主要包括各類接頭、不銹鋼金屬軟管、氣動三聯件、開斷控制電磁閥、手動調節球閥、壓力表、低壓保護開關等?？諌簷C和空氣儲氣罐由用戶配套提供。
